Электромагнитные клапаны для воды, воздуха, пара, нефтепродуктов и агрессивных сред ODE (Италия).

Клапан электромагнитный для воды, воздуха, пара и агрессивных сред

Хотите купить надежный и долговечный электромагнитный клапан?
Не хотите переплачивать и интересует лучшая цена при высоком качестве электроклапана?
Нужна грамотная консультация и быстрая доставка по Киеву или отправка по Украине?

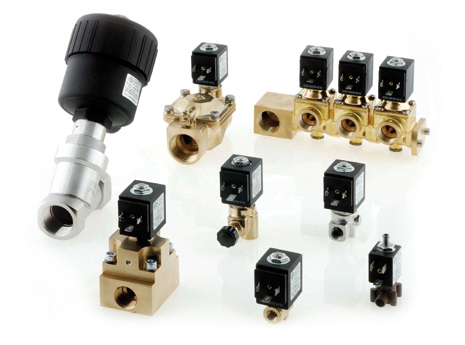

Предлагаем Вам высококачественные итальянские электромагнитные клапаны ODE Italy, которые за долгие годы работы зарекомендовали себя с положительной стороны во многих странах.
Электромагнитный клапан для воды - самый востребованный электроклапан, который хотят купить потребители, но в ассортименте по доступной цене электроклапан с катушкой - 220В (220 Вольт), 110В, 48В, 24В, 12В (переменный ток / постоянный ток).
Самые распространенные электроклапаны с присоединением - 1/2, 3/4, 1 дюйм, но в наличии клапаны от 1/8 до 3 дюймов.
Широко представлены клапаны электромагнитные для управления потоками воды, воздуха или пара, газа, нефтепродуктов (бензина, дизельного топлива, мазута, масла), а также агрессивных и высоковязких сред.
Клапаны электромагнитные ODE (Италия) нашли свое применение в системах водоснабжения, вентиляции, кондиционирования, теплоснабжения, полива и орошения, дозирования и смешивания сред, а также для слива воды.
Электромагнитный клапан открывается или закрывается при помощи соленоида или электромагнитной катушки. Именно поэтому такой электромагнитный клапан (электроклапан) часто называют - соленоидный клапан, а электромагнитную катушку - соленоид.
Электромагнитный клапан ODE обладает высокими техническими характеристиками и оптимальным соотношением цены и качества.
Чтобы обеспечить автоматическое дистанционное управление, дозирование или распределение потоков жидкостей – следует купить электромагнитный клапан.

Электромагнитные клапаны и их техническое описание:
- присоединение: муфтовое от G 1/8 до G 3, фланцевое;
- среда : вода,  воздух,  пар,  масла,  дизтопливо,  кислоты и другие жидкости и газообразные вещества
- температура: - 40 ° ... +180 °С (в зависимости от используемых уплотнений и вида клапана);
- электропитание : ~ 230 V, 110 V, 48V, 24V, 12V - переменного тока 50 Hz; - 24V, 12V - постоянного тока;
- отклонение напряжений: -15%...+10% - переменный ток, -5% ... +10% - постоянный ток;
- степень защиты: IP 65 или IP67.

Позвоните по удобному Вам номеру телефона: (050) 682-95-43; (098) 327-63-65 или напишите нам texnikaua@ukr.net и получите бесплатную квалифицированную консультацию по подбору клапана и быструю доставку.



Электромагнитный клапан нормально закрытый прямого действия                 Pmax=100 bar, Pmax=40 bar, Pmax=25 bar

Модель  Резьба, дюйм KV, l/min Материал мембраны.   Т,°С Давление, bar ΔPmin Давл-е, bar ΔPmax Цена, евро с НДС*

21JPARRV23

G 1/8 2,1 FKM, Pmax=16bar, Ø-2,3 mm, корпус-пластик, нар. резьба 0 в пасп. 18

 21JP1RRV23

G 1/8 2,1 FKM, Pmax=16bar, Ø-2,3 mm, корпус-пластик, вн. резьба 0 в пасп. 18

21JPPR1V23

под трубку Ø6 2,1 FKM, Pmax=16bar, Ø-2,3 mm, корпус-пластик, под трубку Ø 6 0 в пасп. 24,3

21A2KOT12-XC

G 1/4 1 PTFE, −10+180°С 0 в пасп. 52

21A2KOC12-XC

G 1/4 1 VULCOLLAN, −10+90°С 0 в пасп. 52

21A3KB15(45)

G 1/8 1,4-6,5 NBR, −10+90°С  0 в пасп. 41

21A2KB15(55)

G 1/4 1,4-9 EPDM, FKM −10+140°С 0 в пасп. 41

21A3KR15(30)

G 1/8 1,4-4 RUBY, −40+180°С 0 в пасп. 41

21A2KR15(30)

G 1/4 1,4-4 RUBY, −40+180°С 0 в пасп. 41

21A3KT15(30)

G 1/8 1,4-4 PTFE, −40+180°С 0 в пасп. 41

21A2KT15(30)

G 1/4 1,4-4 PTFE, −40+180°С 0 в пасп. 41

 21A5KB45(55)

G 3/8 6,5-9 NBR, −10+90°С 0 в пасп. 43

21A8KB45(55)

G 1/2 6,5-9 NBR,
−10+90°С
0 в пасп. 45

 21A5KV45(55)

G 3/8 6,5-9 FKM,−10+140°С 0 в пасп. 43

 21A8KV45(55)

G 1/2 6,5-9 FKM,−10+140°С 0 в пасп. 45

21A5KT45(55)

G 3/8 6,5-9 PTFE,−40+180°С 0 в пасп. 43

 21A8KT45(55)

G 1/2 6,5-9 PTFE,−40+180°С 0 в пасп. 45



Электромагнитный клапан нормально закрытый непрямого действия               Pmax=25 bar, Δ P=Pвх-Pвых

Модель

Резьба, дюйм

Kv, l/min

Материал мембраны.   T °С

Давление ΔPmin

Давление ΔPmax Цена, евро с НДС*

21H7KB120

G 3/8″ 35 NBR,−10+90°С 0,1 20 50

21WA4ROB130

G 1/2″ 70 NBR,−10+90°С 0.2 12 46

21H8KB120

G 1/2″ 45 NBR,−10+90°С 0,1 20 50

21WA4KOB130

G 1/2″ 70 NBR,−10+90°С 0,2 16 55

21H9KB180

G 3/4″ 50 NBR,−10+90°С 0,1 16 59

21W3KB190

G 3/4″ 140 NBR,−10+90°С 0,2 16 83

21W4KB250

G 1″ 190 NBR,−10+90°С 0,2 16 88

21W5KB350

G 1 1/4″ 400 NBR,−10+90°С 0,2 10 190

21W6KB400

G 1 1/2″ 520 NBR,−10+90°С 0,2 10 199

21W7KB500

G 2″ 750 NBR,−10+90°С 0,2 10 245

21H8KE120
21H8KV120

G 1/2″ 45 EPDM, FKM−10+140°С 0,1 20 53

21WA4ROE130
21WA4ROV130

G 1/2″ 70 EPDM, FKM−10+140°С 0,2 12 50

21WA4KOE130
21WA4KOV130

G 1/2″ 70 EPDM, FKM−10+140°С 0,2 16 59

21H9KE180
21H9KV180

G 3/4″ 50 EPDM, FKM−10+140°С 0,1 16 64

21W3KE190
21W3KV190

G 3/4″ 140 EPDM, FKM−10+140°С 0,2 16 90

21W4KE250
21W4KV250

G 1″ 190 EPDM, FKM−10+140°С 0,2 16 97

21W5KE350
21W5KV350

G 1 1/4″ 400 EPDM, FKM−10+140°С 0,2 10 205

21W6KE400
21W6KV400

G 1 1/2″ 520 EPDM, FKM−10+140°С 0,2 10 220

21W7KE500
21W7KV500

G 2″ 750 EPDM, FKM−10+140°С 0,2 10 270



Электромагнитный клапан нормально открытый непрямого действия Pmax = 25 bar, ΔP=Pвх-Pвых

Модель

 Резьба, дюйм

KV, l/min

Материал мембраны. T, °С

Давление, bar ΔPmin

Давление, bar ΔPmax

Цена, евро с НДС*

21WA4IOB130 G 1/2″ 70 NBR, − 10+90°С 0,2 12 52
21WA4ZOB130 G 1/2″ 70 NBR, − 10+90°С 0,2 16 62
 21W3ZB190 G 3/4″ 140 NBR, − 10+90°С 0,2 16 79
 21W4ZB250 G 1″ 190 NBR, − 10+90°С 0,2 16 103
 21W5ZB350 G 1 1/4″ 400 NBR, − 10+90°С 0,2 10 190
 21W6ZB400 G 1 1/2″ 520 NBR, − 10+90°С 0,2 10 209
 21W7ZB500 G 2″ 750 NBR, − 10+90°С 0,2 10 270
21WA4ZOE130
21WA4ZOV130
G 1/2" 70 EPDM, FKM−10+140°С 0,2 16 67
21WA4IOE130
21WA4IOV130
G 1/2" 70 EPDM, FKM−10+140°С 0,2 12 56
 21W3ZE190
21W3ZV190
G 3/4″ 140 EPDM, FKM−10+140°С 0,2 16 84
 21W4ZE250
 21W4ZV250
G 1″ 190 EPDM, FKM−10+140°С 0,2 16 110
 21W5ZE350
21W5ZV350
G 1 1/4″ 400 EPDM, FKM−10+140°С 0,2 10 220
 21W6ZE400
21W6ZV400
G 1 1/2″ 520 EPDM, FKM−10+140°С 0,2 10 235
 21W7ZE500
21W7ZV500
G 2″ 750 EPDM, FKM−10+140°С 0,2 10 320



Электромагнитный клапан нормально закрытый комбинированного действия. Pmax=20 bar (G1/2″), Pmax=16 bar (G3/4-G1 1/2″), ΔPmin=0 bar, ΔP=Pвх-Pвых

Модель

 Резьба, дюйм KV, l/min Материал мембраны. T, °С Давление, bar ΔPmin Давление, bar ΔPmax

Цена, евро с НДС*

 21H12KOB120 G 1/2″ 32 NBR,−10+90°С 0 20 64
 21HT4KOY160 G 1/2″ 40 NBR+PA,−10+90°С 0 14 64
 21HT5KOY160 G 3/4″ 40 NBR+PA,−10+90°С 0 14 71
 21H13KOB190 G 3/4″ 70 NBR,−10+ 90°С 0 15 85
 21H14KOB250 G 1″ 105 NBR,−10+ 90°С 0 15 110
 21HT6KOY250 G 1″ 120 NBR+PA,−10+90°С 0 14 110
 21HF6KOB250 G 1″ 140 NBR,−10+90°С 0 16 110
 21HF7KOB350 G 1 1/4″ 270 NBR,−10+90°С 0 16 177
 21HF8KOB400 G 1 1/2″ 280 NBR,−10+90°С 0 16 199
 21H12KOE120
21H12KOV120
G 1/2″ 32 EPDM,FKM, −10+140°С 0 20 70
 21H13KOE190
21H13KOV190
G 3/4″ 70 EPDM, FKM,−10+140°С 0 5 85
 21H14KOE250
21H14KOV250
G 1″ 105 EPDM, FKM,−10+140°С 0 5 119
21HF6KOE250
21HF6KOV250
G 1″ 140 EPDM, FKM,−10+140°С 0 16 119
 21HF7KOE350
21HF7KOV350
G 1 1/4″ 270 EPDM, FKM,−10+140°С 0 16 195
 21HF8KOE400
21HF8KOV400
G 1 1/2″ 280 EPDM, FKM,−10+140°С 0 16 209



Электромагнитный клапан нормально открытый прямого действия. Pmax=40 bar

Модель  Резьба, дюйм Kv, l/min Материал мембраны. T, °С Давление, bar ΔPmin Давление, bar ΔPmax Цена, евро с НДС*
21A3ZB... G 1/8 1,4-6,5 NBR,-10+90°С
0 в пасп. 54
21A2ZB... G 1/4 1,4-9 NBR,-10+90°С
в пасп. 54
21A3ZV... G 1/8 1,4-6,5 FKM, -10+140°С  в пасп. 54
21A2ZV... G 1/4 1,4-9 FKM, -10+140°С  в пасп. 54
21A3ZR... G 1/8 1,4-4 RUBY, -40+180°С в пасп. 54
21A2ZR... G 1/4 1,4-4 RUBY, -40+180°С в пасп. 54
21A5ZB... G 3/8 6,5-9 NBR, -10+90°С в пасп. 72
21A8ZB... G 1/2 6,5-9 NBR, -10+90°С в пасп. 63
21A5ZV... G 3/8 6,5-9 FKM, -10+140°С в пасп. 72
21A8ZV... G 1/2 6,5-9 FKM, -10+140°С в пасп. 63

Электромагнитный клапан нормально закрытый и нормально открытый непрямого действия Т=180°C. Pmax = 25 bar, Δ P=Pвх.-Pвых.

Модель   Резьба, дюйм KV, l/min Материал мембраны. T,°С Давление, bar  ΔPmin Давление, bar ΔPmax Цена, евро с НДС*
Исполнение НЗ (нормально закрытый)
21YC4KOT130 G 1/2″ 50 PTFE, -40+180°С 0,9 10 169
 21YC5KOT190 G 3/4″ 90
PTFE, -40+180°С
0,9 10 184
 21YC6KOT250 G 1″ 160
PTFE, -40+180°С
0,9 10 205
Исполнение НО (нормально открытый)
 21YC4ZOT130 G 1/2″ 50
PTFE, -40+180°С
0,9 10 190
 21YC5ZOT190 G 3/4″ 90
PTFE, -40+180°С
0,9 10 205
 21YC6ZOT250 G 1″ 160
PTFE, -40+180°С
0,9 10 230

Электромагнитный клапан нормально закрытый из нержавеющей стали для пищевых и агрессивных сред. Pmax=40 bar (Pmax=25 bar)

Модель  Резьба, дюйм Kv, l/min Матер-л мембраны.  T, °С Давление,  bar ΔPmin Давление,  bar ΔPmax Цена, евро с НДС*
21JL1R1V23 1/8 2,3 FKM, -10+140°С, Pmax=40bar, 37 cSt 0 18 52
21L2K1T15-XC 1/4 1,5 PTFE, -40+180°С,  Pmax=100 bar, Dотв=1,5 mm, 12cSt 0 90 110
21L2K1T25 G 1/4″ 3,2 PTFE, -40+180°С,  Pmax=40 bar, Dотв=2,5 mm, 53cSt 0 14 90
21L2K1T40 G 1/4″ 5 PTFE, -40+180°C,  Pmax=40bar, Dотв=4 mm, 53cSt 0 6 90
21L2K1T55 G 1/4″ 9 PTFE, -40+180°C,  Pmax=40bar, Dотв=4 mm, 53cSt 0 3,5 90
21IH3K1V150 G 3/8″ 40 FKM, -10+140°С 0 14 150
21IH4K1V160 G 1/2″ 50 159
21IH5K1V200 G 3/4″ 60 184
21IH6K1V250 G 1″ 140 250
21IH7K1V350 G 1 1/4″ 300 480
21IH8K1V400 G 1 1/2″ 340 500
21X2KE(V)120 G 1/2″ 35 EPDM, FKM   -10+140°С 0,1 20 280
21X3KE(V)190 G 3/4″ 120 16 450
21X4KE(V)250 G 1″ 160 450
21X2KT120 G 1/2″ 35 PTFE, +60+180°С 0,5 10 300
21X3KT190 G 3/4″ 120 460
21X4KT250 G 1″ 130 460

Электромагнитный клапан нормально закрытый 3/2 ходовой

Модель   Резьба, дюйм KV, l/min Материал мембраны. T раб, °С Рабочее давление, bar ΔPmin Рабочее давление, bar ΔPmax Цена, евро с НДС*
 31JN1XPV12-S G 1/8″ 1

NBR, -10+180°С

0 15 36
 31A3AB15 1,4 15
 31A3AB20 2 10
 31A3AB25 3,2 6
 31A3AB30 4 5
 31A3AV10 0,45

FKM, -10+140°С

0 20 36
 31A3AV15 1,4 15
 31A3AV20 2 10
 31A3AV25 3,2 6
 31A3AV30 4 5
 31A2AB10 G 1/4″ 0,45

NBR, -10+180°С

0 20 36
 31A2AB15 1,4 15
 31A2AB20 2 10
 31A2AB25 3,2 6
 31A2AB30 4 5
 31A2AV10 0,45

FKM, -10+140°С

0 20 36
 31A2AV15 1,4 15
 31A2AV20 2 10
 31A2AV25 3,2 6
 31A2AV30 4 5

Электромагнитные клапаны, а точнее их корпус, может быть изготавлен  из латуни и нержавеющих сталей, а также пластиков. Уплотнительные мембраны могут изготавливаться из разных материалов, в зависимости от среды, на которую устанавливается электромагнитный клапан : NBR (нитрил - бутадиеновый каучук, масло- и бензостойкая резина), EPDM (термостойкая резина, стойкость к кислотам и щелочам), FKM (фторэластомер, витон), HNBR (гидрированный нитрил - бутадиеновый каучук), PTFE (фторопласт, тефлон), RUBY (искусственный рубин) и другие.

Электромагнитные клапаны предназначены для автоматического перекрытия или открытия потоков в зависимости от исполнения. Нормально закрытый электромагнитный клапан находится в закрытом состоянии при снятии напряжения с соленоида и наоборот, нормально открытый электромагнитный клапан находится в открытом состоянии.

Важно не допустить попадание в электромагнитные клапаны твердых частиц. Для этого перед ними может устанавливаться фильтр грубой очистки или фильтр точной очистки. Электромагнитный клапан в таких условиях эксплуатации прослужит значительно долше. Для снижения скачков давления в трубопровод может устанавливаться трубка Перкенса, выполняющая роль гидравлического демпфера.

Нормально открытый и нормально закрытый электромагнитный клапан.
По исполнению электромагнитные клапаны разделяются на нормально окрытые и нормально закрытые. Нормально закрытый электромагнитный клапан (электроклапан) - это такой электромагнитный клапан, который при отсутствия подачи напряжения или сигнала на его соленоид, находится в закрытом положении. Соответственно, нормально отрытый электромагнитный клапан (электроклапан) обладает противоположным действием.

Электромагнитные клапаны и их принцып действия.

Электромагнитный клапан непрямого действия (пилотное управление).

При отсутствии напряжения,  плунжер соленоида электромагнитного клапана перекрывает канал для сброса среды и через перепускной канал среда поступает в полость над мембраной. Причем давление одинаковое в полости над мембраной и под ней. Под действием давления среды сверху на большую площадь мембраны, суммарная сила будет направлена вниз и уплотнительная мембрана будет плотно прижата к седлу электромагнитного клапана, перекрывая тем самым пропускное отверстие.
Когда подается напряжение на катушку электромагнитного клапана, плунжер начинает подниматься вверх, тем самым открывая канал сброса. Перепускаемая среда из надмембранного пространства  через канал сброса поступает в патрубок электромагнитного клапана. В этот момент давление над мембраной падает. Суммарная сила направляется в верх и мембрана поднимается, тем самым открывая основное отверстие по которому среда перемещается под действием давления от патрубка входа к патрубку выхода.
Для того, чтобы обеспечить нормальную работу электромагнитного клапана должна быть минимальная разница давлений между входным патрубком и выходным (от 0,1 - 0,5 bar, в зависимости от модели).
Электромагнитный клапан непрямого принципа действия имеет большую пропускную способность при малом потреблении энергии.

Электромагнитный клапан комбинированного действия

(используется принудительный подъём мембраны).

В электромагнитных клапанах комбинированного действия, соединение плунжера с жесткой частью мембраны происходит при помощи механической связи.
Когда напряжение отсутствует, плунжер совместно с мембраной перекрывает разгрузочное отверстие при помощи возвратной пружины (при равенстве давлений в пространстве над и под мембраной). Перепускаемая среда сквозь перепускной канал электро клапана поступает в пространство над мембраной. Под воздействием среды сверху на площадь мембраны которая больше, суммарная сила будет направлена вниз и мембрана клапана будет плотно прижата к его седлу, тем самым закрывая пропускное отверстие.
С подачей напряжения или сигнала на электромагнитный клапан плунжер поднимается вверх и открывает разгрузочное отверстие. Среда из полости над мембраной попадает в выходной патрубок электро клапана минуя разгрузочное отверстие, при этом над мембраной давление  начинает падать, а суммарная сила будет направлена вверх. Мембрана начинает подниматься и открывать основное отверстие для передвижения среды от входных патрубков к выходным.
Плунжер поднимает мембрану даже если разница давлений очень маленькая или вообще отсутствует (ΔP = 0 bar).
Электромагнитный клапан комбинированного действия применяется в системах, где не требуется разницы давления (для опустошения ёмкостей и резервуаров). Электромагнитный клапан комбинированного действия можно применять для работы с вакуумом.

Электромагнитный клапан прямого действия.

Когда напряжение не подается на электромагнитный клапан (электро клапан), плунжер с прокладкой уплотнения закрывает отверстие клапана при помощи возвратных пружин и давления перепускаемой среды.
Во время подачи напряжения на соленоид электромагнитного клапана плунжер перемещается вверх, тем самым открывая отверстие для перепускания среды от патрубка входа к патрубку выхода. Мощность электрокатушки подбирают по величине давления на входе в клапан.
Электромагнитные клапаны прямого действия могут использоваться в системах при нулевых перепадах давления (ΔP=0 bar) и на вакууме.
Электромагнитный клапан прямого действия обладает не высокой пропускной способностью и может использоваться в закрытых системах и открытых системах, которые находятся как под высоким давлением так и при его отсутствии.
Электромагнитные клапаны прямого действия не нуждаются в мин. разнице давлений (ΔP=0 bar), поэтому могут использоваться при работе с вакуумом.
Электромагнитный клапан (электро клапан) - это запорно-регулирующее устройство, в котором применяется электро-механический принцип действия при открытии или закрытии потока перепускаемой среды. Самые распространенные среди клапанов - электромагнитные клапаны. В их производстве используется электромагнит с неподвижными компанентами, эти магниты часто называют соленоидами. Поэтому такие электромагнитные  клапаны называется соленоидными клапанами, а электромагнитные катушки – соленоидами.

Электромагнитные клапаны используются в инженерных сетях и устанавливаются на трубопроводе в любом положении, но чаще всего клапаны электромагнитные устанавливается соленоидом вверх. При установке, электромагитный клапан должен быть установлен так, чтобы направление стрелки на корпусе электроклапана совпадало с направление потока среды.
Электромагнитный клапан для воды или электроклапан для воды используется в системах водоснабжения, отопления, орошения и полива, пожаротушения а также в других системах, где необходимо быстрое управление потоками воды. Электромагнитный клапан для воды применяется с уплотнительной мембраной из материала NBR (-10...+90 С).
Электромагнитный клапан для воздуха часто применяется в вакуумных установках, вентиляции, системах воздуховодов и воздухопроводов, а также других системах.

Электромагнитный клапан может быстро перекрывать потоки (время срабатывания меньше 1 секунды) и работать как клапан-осекатель.
Высококачественный материал, простота и точный расчет конструкции делает электромагнитный клапан ODE надежным и долговечным, а соотношение цены и качества – оптимальным.

ООО «Акватехника» предлагает купить электромагнитные клапаны для воды, воздуха, пара на оптимальных условиях:

- оперативная обработка и отправка заказов;
- доступные цены;
- большой ассортимент товара.
